2.4G考勤分2.4G+125K和纯2.4G两种，前一种施工成本较高，已经慢慢不再使用了，这里主要介绍一下纯2.4G的配置。

##设备分类选型

目前使用的2.4G设备主要分天波、木兰、中科讯联三种，三厂家设备清单对比如下表所示：

目前我们用的信息机厂家有天波、木兰、卡尔、中科讯联等，这里我用天波和中科讯联为例进行介绍。信息机里设置的服务器IP/PORT：116.181.62.117：8009，SN：01114992（0+学校ID号）。

进入菜单的方式（菜单密码：86337898）：

1：用钥匙打开机壳，按一下主板上的黑色圆按钮（菜单按钮底座是正方形，上部是圆型），会提示输入密码。

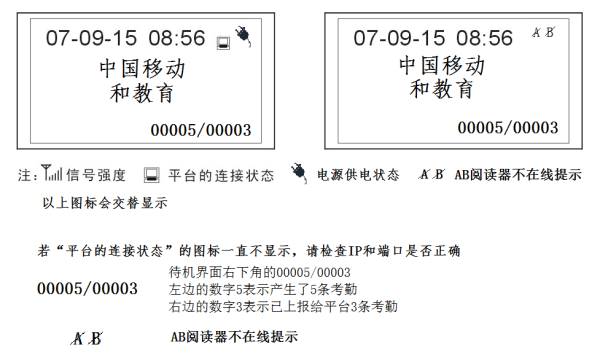

2：不带钥匙的情况下，在按键上输入暗码：#6502#DDHH (DD为日，HH为时)，会提示输入密码。例如待机界面时间显示为：07-09-15 08:56 暗码输入为：#6502#1508

天波信息机连平台，3个必设步骤：

1、 网络连接 - 终端ID、系统IP及端口

2、 业务功能 - 卡号上报格式 - 16进制

3、 设备管理 - 平台设置 - 联创平台

注意事项：普通SIM卡或V3卡放入天波校园信息机设备后，激活的PIN码统一为：1357。

1.软件安装

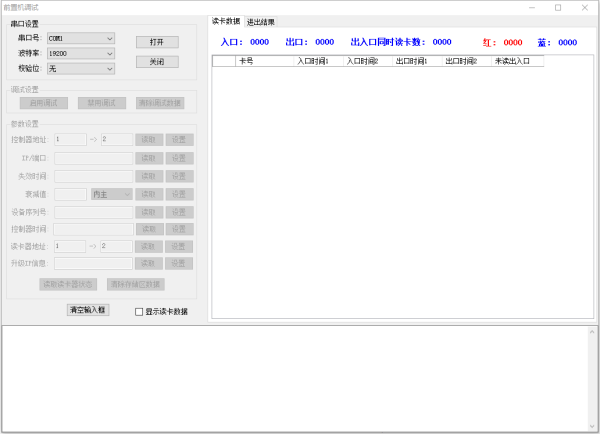

调试软件为免安装版本，如在部分电脑上不能运行，请先安装Microsoft 的 Framework 2.0。请自行选择安装dotnetfx.exe或NetFx20SP2_x86.Exe,安装包可从以下网址下载:http://www.microsoft.com/zh-cn/download/confirmation.aspx?id=1639 用鼠标双击应用程序图标即可运行调试软件。软件运行后显示如下界面：

2.USB 驱动程序安装

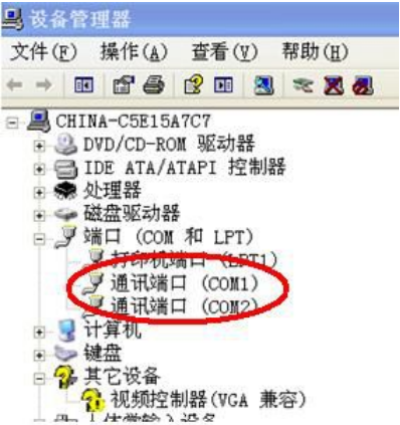

电脑没有串口的，请使用 USB 转串口线(使用随机光盘安装驱动)。串口线连接好后，打开串口。在打开串口前，请在计算机中找出你的目前使用的串口号。如下图中，“通讯端口”。

3.软件使用说明

打开电脑中的调试软件进入调试操作界面，波特率 19200，默认，请勿改动。校验位：无，默认，请勿改动。

4.启用调试

• 前置机上电的前 5 分钟是预留的升级时间，所以 5 分钟后，前置机才进入正常工作状态。此过程请勿进行任何操作。
• 进入工作状态后，先读取控制器地址（前置机串口通讯地址），以下所有操作都是基于此地址的操作。
• 点击“启用调试”后，前置机将会有调试信息输出。禁用调试：前置机工作时不输出调试信息。清除调试数据：清除设备内的调试数据，建议不要使 用，以免出现问题。

5.参数设置

• 控制器地址：如图三所示：左边框内是原来前置机地址，出厂默认是 1；右边方框内是需要的新地址，比如需要将原来前
• 置机的地址改为 2，就在右边框内输入 2，点“设置”，那么前置机的地址就会变为 2。设置后，可以进行读取，读取的地址显示在左边的框内。一般不作修改。
• IP/端口：一般由平台服务器端提供，向系统运营商索要。对于网口前置机来说，此参数是无效的。网络参数的修改需要通过网页来操作（请参阅我公司提供的相关文档）。
• 失效时间：出厂默认 40 秒，正常使用时不建议改动，调试的时候可以改为 10s，但调试完成后需改回原值。解释：这个时间可以理解为卡进入读卡器信号覆盖范围后又完全离开读卡器信号覆盖范围的“消失”时间。对于同一张卡，前置机在完全接收不到它的信息后该时间才开始进行进出结果判断。举例：进校时，学生（卡号 12345）信号被外部的读卡器读取，经过两个读卡器的交叉区域被两个读卡器同时读取，然后被校
• 内的读卡器读取，最后又远离校内读卡器进校（此时失效时间计时开始）。失效时间到达后，前置机开始判断该学生（卡号12345）的进出校结果，依此例，将判断学生（12345）为进校，反之为出校。
• 衰减值：这个是调试读卡器的灵敏度的。前置机可以连接 4个读卡器，每个读卡器的地址必须是 1 和 2，并且同一个连接端口不能是两个 1 或两个 2，必须为 1 和 2，1 是主，2 是辅；如果只安装了 2 个读卡器，那么默认的都是主。衰减值的范围是 0-31。0 的时候信号最强，距离也最远。31 的时候信号最弱。一般建议不能大于 15，否则易造成漏卡。
• 设备序列号：一般由平台服务器端提供，向系统运营商索要。
• 控制器时间，前置机有内部时钟，是为了校准用，可以手动设置。一般不需要设置。
• 读卡器地址：读卡器地址可以进行设置。读卡器默认地址是1。当前置机需要接 4 台读卡器时，可对其进行写地址。写的时候先断开其它读卡器。每次只能将一个读卡器连接到前置机的内部读卡器位置。写后将其断开，对其它读卡器进行操作。全部写后，再进行正常连接。

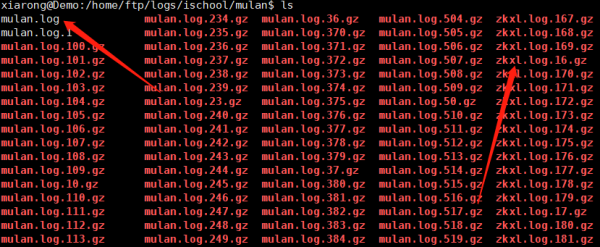

• 安装完成后，保证网络通畅。进入192.168.1.10(公司内网）服务器，在/home/ftp/logs/mulan目录下，天波和木兰执行命令：tail -f mulan.log|grep “学校ID”，中科讯联执行命令：tail -f zkxl.log|grep “学校ID”查看是否和平台联上，再带卡通过考勤区域，看是否有卡号上报上来，如果有卡号上报上来，说明已经配置完成。



• 硬件配置完成后，添加测试人员（参考文档：校门闸机系统部署）进行测试，在APP上查看推送，推送正常就表示已经OK。
