二维码访客系统相关配置
一、二维码识别器型号
MC3000（rs232输出）
目前MC3000二维码识别器主要有三种输出方式，分别为：USB、TTL、RS232；识别器主要集成在有障碍闸机上，为了方便识别器采集的数据与平台之间传输，选择RS232输出的二维码识别器。
注：MC3000不含电源适配器，需要提供DC5v电源。
二、相关转换器型号

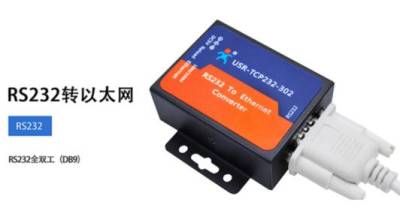

USR-TCP232-302（串口转网口服务器）
RS232传输距离有限，不方便与服务器之间直接通讯，故将rs232转换为TCP实现远距离数据传输。
每个二维码识别器配合一个TCP232-302使用。
三、相关接线
MC3000二维码识别器有4根线需要接：
电源线：红色（+）、黑色（-），DC5V；
信号线：绿色线接BD9公头2，白色线接BD9公头3；
注：RS232传输需要形成回路电流才能正常工作，即红黑线与绿白线之间需要形成电流。
为解决这一问题，只需要用同一个DC5V电源适配器分别给MC3000和TCP232-302供电即可。

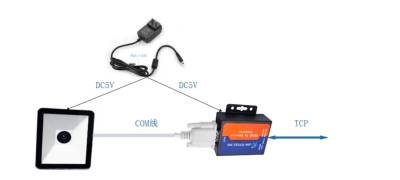

具体接线如下图所示：
四、相关配置

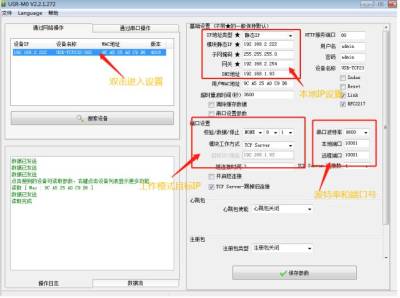

1、TCP232-302配置：
l 电脑设置为静态IP，网线直连TCP232-302
l 使用工具USR-M0_V2.2.1.272搜索TCP232-302的IP地址
l 进入配置界面修改相关参数
l 设置本地静态IP
l 设置工作模式(TCP Server)
l 设置目标IP（服务器IP）
l 设置端口和波特率
2、后台相关配置

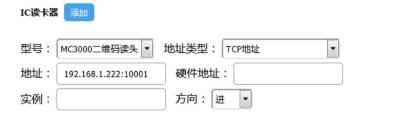

l 在对应的通道内IC读卡器选项增加MC3000二维码读头
l 配置IP及端口号，IP为TCP232-302的IP地址，端口号保持一致
3、CDN服务器相关操作
l CDN服务器数据更新 'sudo zx-deploy data'
l CDN服务器配置同步 'sudo campusng.py update'
l CDN服务器配置重启 'sudo campusng.py restart'
l 二维码识别器初始化:
查看二维码识别器的ID,
'sudo campusng.py lsdev'
执行初始化 'sudo campusng.py reader auto X' X为识别器的ID
二维码识别器连续发出蜂鸣声则初始化成功
五、测试
l 使用家长账号发起访问申请
l 指定教师账号审核通过
l 家长账号生成二维码，使用该二维码进出闸机
l 控制台上显示相应的记录信息
